Como fornecedor de bombas centrífugas para uso doméstico, recebo frequentemente perguntas de clientes sobre como instalar um variador de frequência (VFD) nas suas bombas centrífugas. Um VFD pode oferecer vários benefícios, como economia de energia, melhor controle da bomba e maior vida útil da bomba. Nesta postagem do blog, orientarei você no processo de instalação de um VFD para uma bomba centrífuga doméstica.
Compreendendo o básico
Antes de mergulharmos no processo de instalação, é essencial entender o que é um VFD e como ele interage com uma bomba centrífuga. Um inversor de frequência variável é um dispositivo eletrônico que controla a velocidade de um motor elétrico variando a frequência e a tensão fornecida a ele. No contexto de uma bomba centrífuga, um VFD permite ajustar a vazão e a pressão da bomba de acordo com suas necessidades específicas.
As bombas centrífugas são comumente usadas em aplicações domésticas para tarefas como abastecimento de água, irrigação e aquecimento. Eles funcionam convertendo energia cinética rotacional em energia hidrodinâmica, que move o fluido. Ao controlar a velocidade do motor da bomba com um VFD, você pode otimizar o desempenho da bomba e reduzir o consumo de energia.
Escolhendo o VFD certo
O primeiro passo na instalação de um VFD para sua bomba centrífuga é escolher o correto. O VFD selecionado deve ser compatível com as especificações do motor da bomba, incluindo potência, tensão e corrente. Aqui estão alguns fatores a serem considerados ao escolher um VFD:
- Classificação de potência: A potência nominal do VFD deve corresponder ou exceder a potência nominal do motor da bomba. Isso garante que o VFD possa suportar a carga do motor sem superaquecimento ou mau funcionamento.
- Tensão e Corrente: As classificações de tensão e corrente do VFD também devem corresponder às especificações do motor da sua bomba. Usar um VFD com classificações de tensão ou corrente incompatíveis pode danificar o motor e o VFD.
- Recursos de controle: Diferentes VFDs oferecem vários recursos de controle, como controle de velocidade, controle de torque e controle PID. Considere os requisitos de controle específicos da sua aplicação e escolha um VFD que forneça os recursos necessários.
- Condições Ambientais: Se a sua bomba for instalada em um ambiente hostil, como uma área úmida ou empoeirada, escolha um VFD projetado para suportar essas condições. Procure VFDs com altas classificações de IP (Ingress Protection).
Ferramentas e materiais necessários
Depois de escolher o VFD certo, reúna as seguintes ferramentas e materiais para a instalação:
- Chaves de fenda: Serão necessárias chaves de fenda Phillips e de ponta chata para remover e instalar tampas e terminais elétricos.
- Descascadores de fios: Você precisará de descascadores de fios para retirar o isolamento dos fios elétricos.
- Fita isolante: A fita isolante é usada para isolar as conexões elétricas e evitar curtos-circuitos.
- Multímetro: Um multímetro é essencial para medir tensão, corrente e resistência durante o processo de instalação.
- Hardware de montagem: Dependendo do tipo de VFD e da bomba, você pode precisar de suportes de montagem, parafusos e porcas para fixar o VFD a uma parede ou painel.
- Fios elétricos: Você precisará conectar o VFD à fonte de alimentação, ao motor da bomba e a quaisquer dispositivos de controle. Certifique-se de usar a bitola de fio apropriada para a carga elétrica.
Etapas de instalação
Etapa 1: desligue a energia
Antes de iniciar o processo de instalação, desligue a alimentação do motor da bomba no disjuntor ou na caixa de fusíveis. Isso evitará choques elétricos e danos ao equipamento.
Passo 2: Monte o VFD
Escolha um local adequado para montar o VFD. O local deve ser bem ventilado, longe de fontes de calor e de fácil acesso para manutenção. Use o hardware de montagem para fixar o VFD em uma parede ou painel.
Etapa 3: Conecte a fonte de alimentação
Conecte os fios da fonte de alimentação aos terminais de entrada do VFD. Os terminais de entrada são geralmente rotulados como L1, L2 e L3 para uma fonte de alimentação trifásica ou L1 e L2 para uma fonte de alimentação monofásica. Certifique-se de conectar os fios de acordo com o diagrama de fiação do VFD e aperte bem os parafusos do terminal.
Etapa 4: Conecte o motor da bomba
Conecte os fios do motor da bomba aos terminais de saída do VFD. Os terminais de saída são geralmente rotulados como U, V e W para um motor trifásico ou T1 e T2 para um motor monofásico. Novamente, siga o diagrama de fiação do VFD e aperte os parafusos do terminal.
Etapa 5: Conecte os dispositivos de controle
Se você estiver usando algum dispositivo de controle, como um sensor de pressão ou medidor de vazão, conecte-os aos terminais de controle do VFD. Os terminais de controle são usados para enviar e receber sinais para controle da bomba. Consulte o manual do VFD para obter instruções específicas de fiação.
Etapa 6: isole as conexões
Depois de fazer todas as conexões elétricas, use fita isolante para isolar os terminais e evitar curtos-circuitos. Certifique-se de que a fita esteja bem enrolada nas conexões.
Passo 7: Programe o VFD
Depois que o VFD estiver instalado e todas as conexões forem feitas, você precisará programá-lo de acordo com as especificações da sua bomba e os requisitos da sua aplicação. O processo de programação pode variar dependendo do modelo do VFD. Consulte o manual do VFD para obter instruções detalhadas de programação. Algumas configurações comuns que você pode precisar definir incluem:
- Parâmetros do motor: Insira a potência nominal, tensão, corrente e frequência do motor da bomba.
- Configurações de velocidade: Defina os limites de velocidade mínimo e máximo para o motor da bomba.
- Modo de controle: Selecione o modo de controle apropriado, como controle de velocidade ou controle de pressão.
Etapa 8: teste o sistema
Após programar o VFD, ligue a alimentação no disjuntor ou na caixa de fusíveis. Verifique se há sinais de problemas elétricos, como superaquecimento ou faíscas. Aumente lentamente a velocidade da bomba usando o painel de controle do VFD e observe a operação da bomba. Certifique-se de que a bomba esteja funcionando suavemente e que a vazão e a pressão estejam dentro da faixa desejada.
Benefícios de usar um VFD com bomba centrífuga
A instalação de um VFD para sua bomba centrífuga doméstica oferece vários benefícios:
- Economia de energia: Ao ajustar a velocidade da bomba de acordo com a demanda real, um VFD pode reduzir significativamente o consumo de energia. Isto é especialmente benéfico em aplicações onde a bomba opera com carga parcial na maior parte do tempo.
- Controle de bomba aprimorado: Um VFD permite controlar com precisão a vazão e a pressão da bomba, o que pode melhorar o desempenho geral do seu sistema de água. Você pode manter uma pressão ou vazão constante, mesmo quando a demanda muda.
- Vida útil prolongada da bomba: O funcionamento da bomba a uma velocidade mais baixa reduz o desgaste dos componentes da bomba, como o impulsor e os rolamentos. Isto pode prolongar a vida útil da bomba e reduzir os custos de manutenção.
- Partida e parada suaves: Um VFD fornece uma função de partida e parada suave, que aumenta ou diminui gradualmente a velocidade da bomba. Isso reduz o estresse mecânico na bomba e nas tubulações, evitando golpes de aríete e outros problemas de encanamento.
Nossas bombas centrífugas para casa

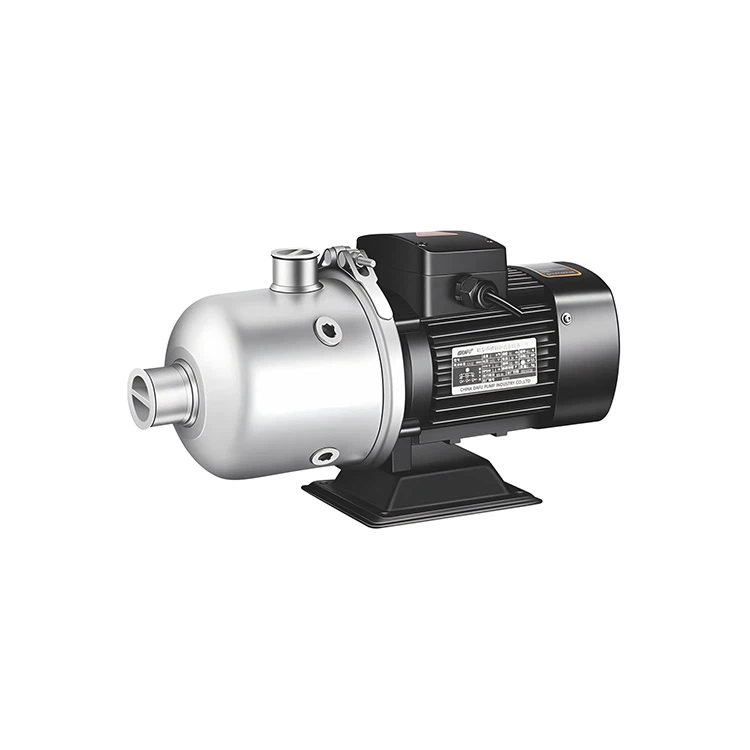

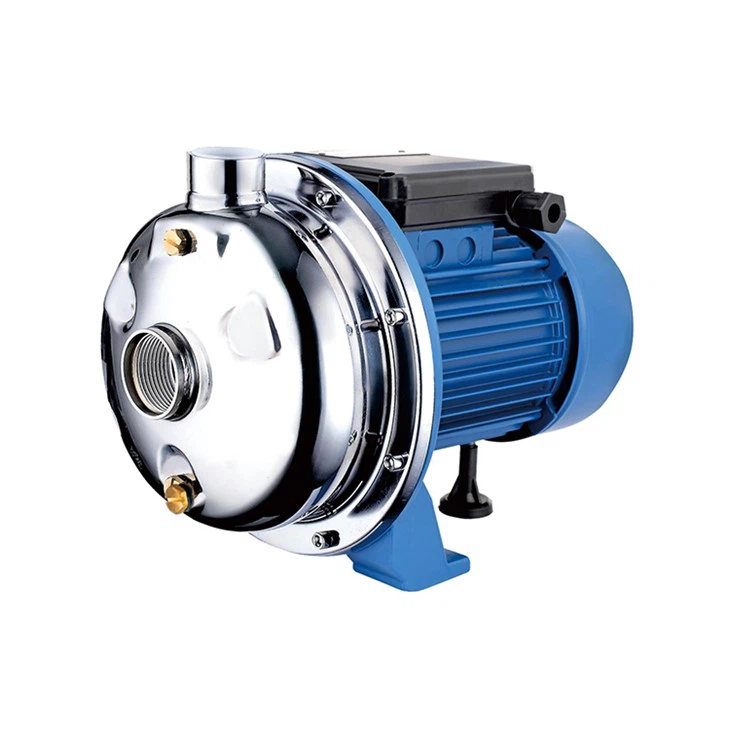

Na nossa empresa, oferecemos uma ampla gama de bombas centrífugas para uso doméstico, incluindoBomba Centrífuga para Tanque,Bombas de água centrífugas de aço inoxidável, eBombas Centrífugas Multiestágios. Nossas bombas são projetadas para fornecer desempenho confiável e eficiência energética. Se você está procurando uma bomba centrífuga para sua casa ou precisa de ajuda com a instalação do VFD, não hesite em nos contatar. Nossa equipe de especialistas terá prazer em ajudá-lo a escolher a bomba certa e fornecer suporte técnico.
Contato para compra e discussão
Se você estiver interessado em nossos produtos ou tiver alguma dúvida sobre a instalação de um inversor de frequência variável para sua bomba centrífuga, encorajamos você a entrar em contato conosco. Estamos ansiosos para discutir suas necessidades específicas e fornecer as melhores soluções para o seu sistema de água doméstico. Se você precisa de uma bomba nova ou apenas deseja atualizar seu sistema existente com um VFD, estamos aqui para ajudá-lo em cada etapa do processo.
Referências
- "Manual da bomba", de Igor J. Karassik, Joseph P. Messina, Paul Cooper e Charles C. Heald.
- "Unidades de frequência variável: seleção, aplicação e solução de problemas", por Mark C. Nelms.
- Manuais do fabricante para bombas centrífugas e VFDs.
